Рифей Удар

Вибропресс Рифей Удар - это новейший комплекс, который предназначен для механизированного производства строительных материалов, таких как: стеновые блоки, тротуарная плитка, бордюры, кирпичи, облицовочные камни и т.п

Цена: 1 950 000 руб

Новая цена: 1 790 000 руб (действует до 01.09.2016г)

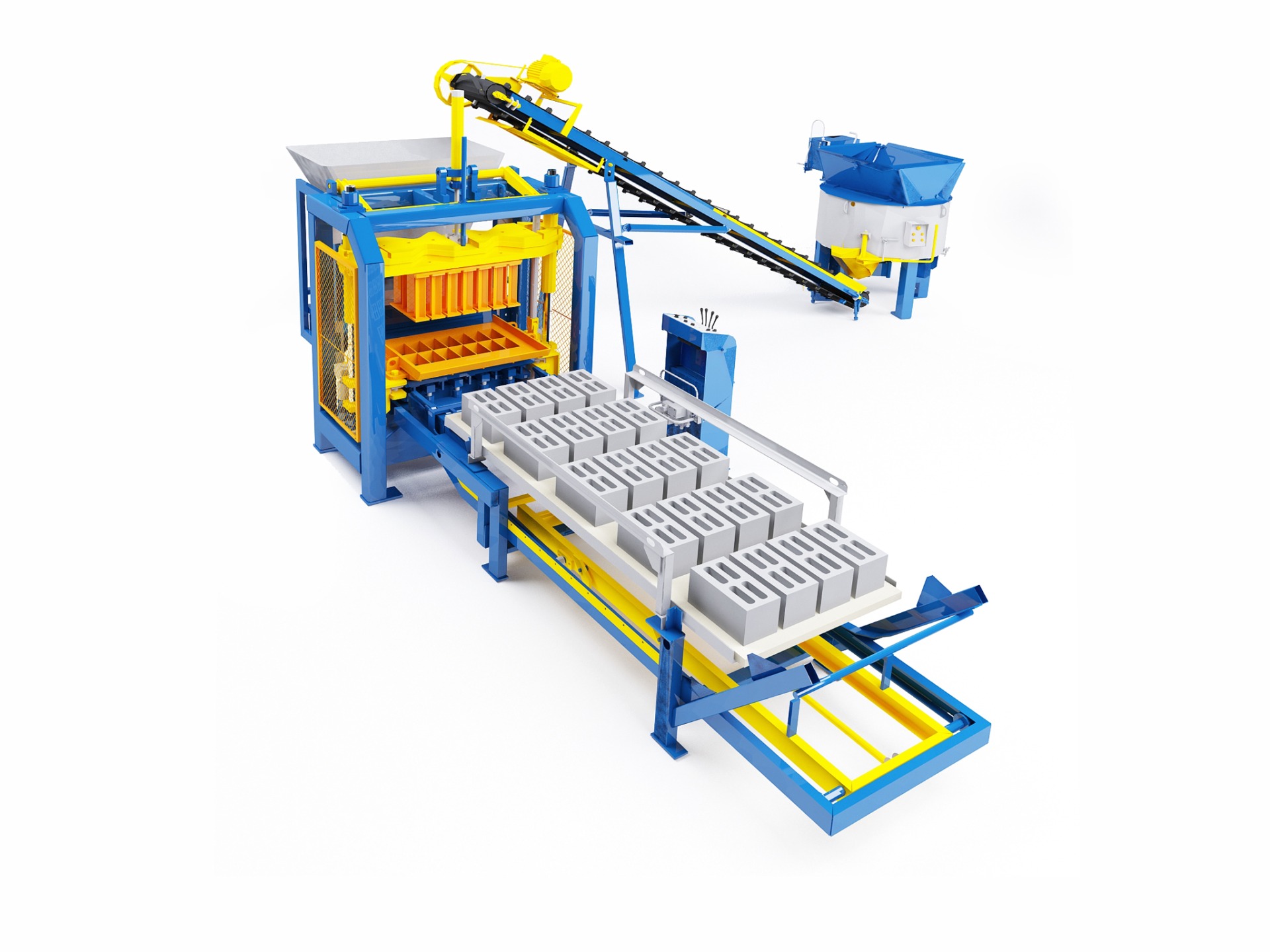

Рифей-Удар

Функционально вся производственная линия Рифей Удар делится на две составные части:
1) система подготовки бетонной смеси
2) формующий узел
Каждая часть линии управляется оператором, одно рабочее место находится у пульта управления вибропрессом, второе – у бетоносмесителя.
Система подготовки смеси включает в себя дозатор инертных материалов, цемента и воды который установлен на смесителе . Транспортёр с опорой в виде стойки служит для подачи готовой полусухой бетонной смеси в бункер модуля загрузки. Управление электродвигателями смесителя и транспортера осуществляется с пульта управления с помощью пускозащитной аппаратуры, размещенной в силовом шкафу.Ядром формующего блока является вибропресс, на котором закреплен модуль загрузки смеси и пристыкован модуль подачи поддонов .                                                                                            Управление всем формующим блоком осуществляется с пульта управления, содержащего силовую пускозащитную аппаратуру. Установка насосная питает все гидроприводы комплекса.Стеллаж установлен на модуле подачи поддонов. За шесть формовок стеллаж заполняется поддонами со свежеотформованными изделиями и с помощью грузоподъёмного устройства необходима его замена на стеллаж с пустыми поддонами

Комплект поставки:

1. Дозатор компонентов смеси-1кт

2. Бетоносмеситель СВ-300 с панелью управления и силовым шкафом-1кт

3. Конвейер ленточный 3.5м -1кт

4. Стойка конвейера-1шт

5. Вибропресс с эл. кабелями-1кт

6. Пуансон-матрица №101-1кт

7. Модуль загрузки смеси-1кт

8. Модуль подачи поддонов-1кт

9. Стеллаж-1шт

10. Поддон-8шт

11. Траверса стеллажа-1шт

12. Пульт управления комплексом-1кт

13. Установка насосная с эл. кабелем -1кт

14. Комплект ЗИП -1кт

15. Комплект сборочно-монтажный -1кт

16. Паспорт. -1шт

 Оборудование  поставляется в виде собранных узлов, монтаж  которых осуществляется на

месте установки. Все необходимые для сборочных работ чертежи и схемы приведены в

« Руководстве по эксплуатации ». Необходимые для сборки метизы, детали, а также

другие изделия включены в «Комплект сборочно-монтажный» и поставляются в отдельной

таре.

 Технические характеристики комплекса:

Продолжительность одного цикла формования, сек………… 30-50

Высота формуемых изделий, мм………………………………...   50-230

Производительность комплекса* при изготовлении, шт./час:

камней пустотелых 390х190х188 мм ............................. 340

камней перегородочных 120мм .....................................  510

камней бортовых БР 780.30.15.......................................  72

плитки тротуарной “прямоугольная”, 200х100 мм (м2)..   1400(28)

Размеры поддона для формования, мм ......................................  900х450

Обслуживающий персонал, чел ...............................................   3-4

Потребляемая электроэнергия:

            напряжение, В ..................................................................  380

            частота, Гц ........................................................................ 50

            установленная мощность, кВт .......................................  22

Расход воды, л/мин. не менее ...................................................  20

Габаритные размеры комплекса:

           длина, мм .............................................................….……   6400

           ширина, мм........................................................................  4900

           высота, мм .......................................................................   2795

Масса комплекса, кг..................................................……...........   4400

Корректированный уровень звуковой мощности

на рабочем месте оператора,  дБ менее ..................................  80

Уровень общей вибрации на рабочем месте оператора.......... менее 1/2 санитарных норм (не подлежит нормированию и контролю при изготовлении и эксплуатации  в соответствие с ГОСТ 12.1.012-90).

Вредные выбросы ……………………………………………………         отсутствуют.

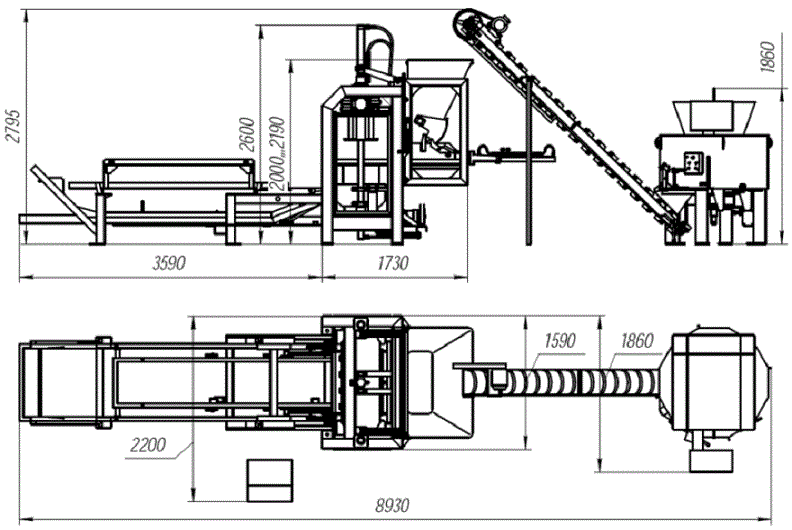

Компоновка и габаритные размеры:

схема

Видео работы "Рифей-Удар"

Прайс матриц на РИФЕЙ-УДАР и РИФЕЙ-РАМ.pdf

Порядок покупки и доставки вибропресса Рифей Удар, смотрите-здесь.
