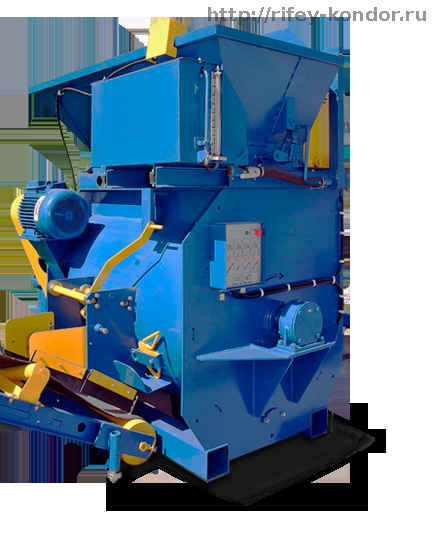

Бетоносмеситель СГ 750
Бетоносмеситель СГ 750 принудительного типа с горизонтальным ротором предназначен
для приготовления бетонных полусухих смесей.
В качестве исходных материалов применяют заполнитель, вяжущее и во-
ду. В роли заполнителя используют песок, отсевы различного производства,
керамзит, шлаки,опилки и другие инертные материалы. Вяжущим является цемент.
Устройство и техническая характеристика бетоносмесителя:
Бетоносмеситель состоит из смесительной камеры установленной на две опорные
балки, в которых имеются четыре отверстия под фундаментные болты. На полках распо-
ложенных по торцам смесительной камеры установлены подшипниковые опоры со сфери-
ческими подшипниками, в которых вращается ротор. Ротор оснащен лопатками, распо-
ложенными по двум встречным полуспиралям, для очистки торцевых стенок камеры имеют-
ся скребки. Лопатки закреплены на водилах с возможностью перемещения, что необходи-
мо для установления зазора (3…5 мм) между лопатками и элементами защиты стенок
смесительной камеры.
Смеситель имеет разгрузочный люк, который вручную открывается с помощью ру-
коятки через систему рычагов, обеспечивающих фиксацию люка в закрытом положении.
Для обслуживания и чистки ротора, внутренней поверхности смесительной камеры
имеются две откидных дверцы. При работе смесителя дверцы должны находиться в за-
крытом положении. Положение дверцы контролируется выключателем блока датчиков и
дублирующим датчиком, исключающих включение двигателя при открытой дверце.
Равномерное орошение смеси водой обеспечивает дефлектор в виде перфориро-
ванной трубы, соединенной с водяным дозатором.
Вращение ротор получает от электродвигателя через клиноременную передачу
и двухступенчатый цилиндрический редуктор, который установлен непосредственно на
вал ротора и удерживается от поворота талрепом. Талреп также служит для натяжения
ремней клиноременной передачи.
Для контроля качества перемешивания имеется лючок отбора смеси. На торцевой
стенке камеры имеется сливное отверстие, закрываемое крышкой. Внутренние поверхно-
сти смесительной камеры имеют сменные защитные элементы.
Строповка смесителя производится за специальные петли.
Техническая характеристика:
Объем по загрузке, л …………………………………..……. 750
Крупность заполнителя, мм, не более …………………… 15
Мощность двигателя привода ротора, кВт ………………. 15
Синхронная частота вращения об/мин …………………… 1000
Частота вращения ротора, об/мин ……………………….... 25
Тип редуктора …………………………………………….…… 1Ц2У-250/40-16ПС-2
Тип масла: ……………………………………………………… ТМ-5
Объем заливаемого масла в редуктор, л ………………… 9 - 10
Габаритные размеры, мм:
длина ………………………………………………. 2420
ширина …………………………………………….. 1590
высота …………………………………..………... 1655
Масса, кг …………………………………..…………………… 2300
