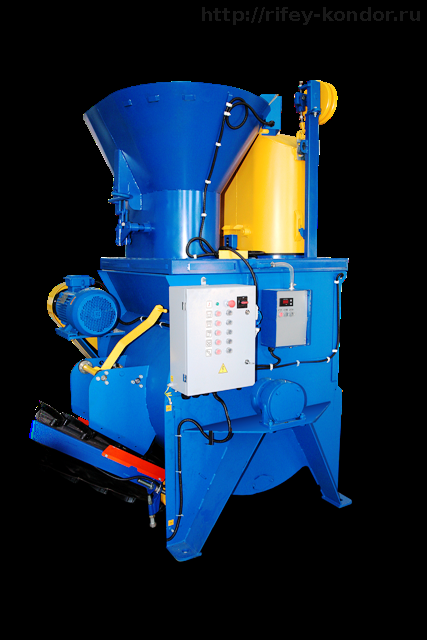

Принудительный бетоносмеситель СГ-500
Бетоносмеситель принудительного действия СВ-500 с дозаторами, предназначен для изготовления жесткой бетонной смеси, используемой для изготовления строительных изделий методом вибропрессования.
В состав оборудования входит дозатор заполнителя объемного типа, весовой доза-
тор цемента и дозатор воды, обеспечивающие дозирование и загрузку в смеситель запол-
нителя, вяжущего и воды и непосредственно смеситель роторного типа, обеспечивающий
перемешивание и выгрузку смеси.
Устройство бетоносмесителя:
Представляет собой цилиндрическую смесительную камеру с расположенным в ней ротором. На боковых стенках и днище смесительной камеры установлены сменные защитные элементы, закрепленные на корпусе смесителя с помощью гаек. На роторе смесителя установлены лопатки изготовленные из износостойкого чугуна, с помощью которых происходит перемешивание компонентов бетонной смеси. Лопатки имеют возможность регулировки зазора с элементами защиты. Ротор закреплен на валу, который
вращается относительно корпуса смесителя на подшипниках. На валу ротора под днищем смесительной камеры установлен редуктор, фиксируемый от вращения талрепом.
Вращение от двигателя к редуктору передается клиноременной передачей, закрытой кожухом. Регулировка натяжения ремня производится талрепом. Выгрузка готовой смеси производиться открыванием секторного затвора за рукоятку. В закрытом положении затвор ограничивается от поворота фиксатором. Через воронку готовая смесь подается на разгрузочный транспортер. На боковой стенке смесительной камеры расположен дозатор воды.
К элементам электрооборудования бетоносмесителя относится двигатель, пульт управления, расположенный на боковой стенке смесительной камеры и имеющий кнопки включения и отключения двигателя бетоносмесителя, а также разгрузочного, загрузочного транспортера и механизмов подачи заполнителя и вяжущего. Также на боковой стенке расположена розетка для подключения датчиков дозатора заполнителя и вяжущего. На опорной стойке закреплена силовая коробка с пускозащитной аппаратурой.
Бетоносмеситель опирается на три опорные стойки, имеющие отверстия под анкерные болты.
Техническая характеристика и цена:
Объем по загрузке, л ..................................................................................... 500
Число циклов работы в час, не менее ......................................................... 15
Крупность заполнителя, не более ................................................................ 12
Мощность двигателя привода ротора, кВт .................................................. 15
Частота вращения ротора, об/мин ................................................................ 26
Тип редуктора ......................................................................... 1Ц2У-250/40-16ПС-2
Тип масла ........................................................................................................ ТМ-5
Объем масла, заливаемого в редуктор, л .................................................. 17
Габаритные размеры, мм
Длина ............................................................................................. 2400
Ширина .......................................................................................... 1820
Высота ........................................................................................... 1360
Масса, кг .......................................................................................................... 1800
