Транспортер КЛ 650 7,4

Конвейер ленточный предназначен для транспортирования жестких бетонных
смесей, заполнителей (песок, щебень мелких фракций, граншлак и т. п.).

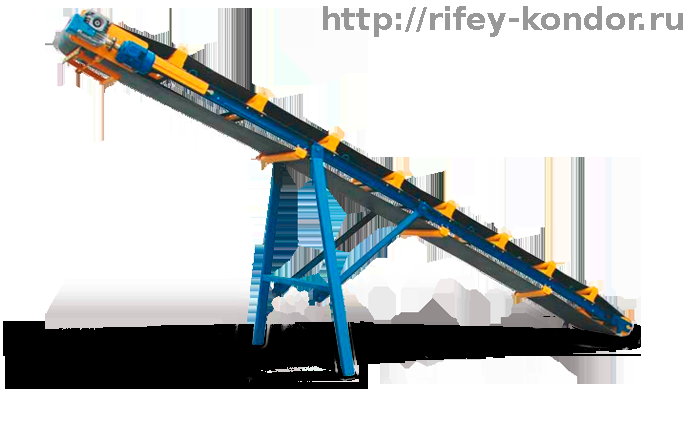

Транспортер представляет собой сварную двухсекционную раму, на верхнем
конце которой расположен ведущий барабан, приводимый в движение электродви-
гателем через червячный одноступенчатый редуктор. На нижнем конце рамы
расположен ведомый барабан, ось которого опирается на опоры, которые могут
перемещаться при вращении гаек.
Барабаны огибает бесконечная конвейерная лента, опирающаяся на верх-
ние желобчатые и плоские нижние роликовые опоры. В рабочем положение
конвейер опирается на стойку, удерживаемую раскосами и нижней частью на
винтовые опоры. От остатков смеси лента очищается нижним и верхним
скребками.
Ведущий барабан, электродвигатель и редуктор установлены на подвижной
раме с возможностью перемещения относительно верхней секции рамы при
вращении винтов, установленных в переставляемых стойках. После использова-
ния всей длины резьбы, винты вместе со стойкой переставляются в следующее от-
верстие рамы. Фиксация подвижной рамы производится болтами.

Техническая характеристика транспортера:

Производительность, м³/час ……………………………..… 90
Скорость ленты, м/сек ……………………………….……… 0,6
Ширина ленты, мм …………………………………………... 650
Электродвигатель асинхронный............................ АИР90L4У2, исп. IM1081
мощность двигателя, кВт ……………………………... 2,2
синхронная частота вращения об/мин ……………… 1500
Крутящийся момент на барабане, кг*м …………………… 34
Тянущее усилие на ленте, кг ……………………………..… 270
Частота вращения барабана, об/мин …………………….. 46
Редуктор червячный одноступенчатый..………………. Ч-80-31,5-52-1-1,
Тип масла в редукторе………………………………………. ТМ-5
Объём заливаемого в редуктор масла, л ………………... 0,85
Габариты, мм
длина ………………………………………………….…… 7400
ширина …………………………………………….………. 1100
высота (в транспортном положении) .………………... 500
Масса, кг …………………………………………………..…… 750
