Транспортер ТК 500 5,0

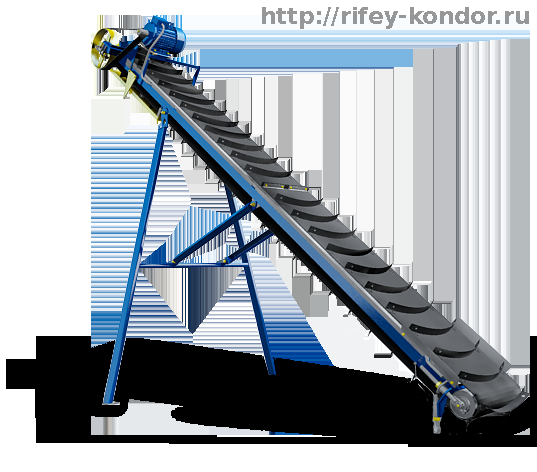

Ленточный транспортер  ТК 500 5,0 предназначен для подачи различных сыпучих материалов к месту назначения.

ТранспортерТК 500 5,0 представляет собой сварную раму, на верхнем конце
которой расположен ведущий барабан, приводимый в движение электродвигателем че-
рез поликлиновую ременную передачу. На нижнем конце рамы расположен ведомый ба-
рабан, ось которого опирается на винты, двигающиеся при вращении гаек.
Барабаны огибает бесконечная конвейерная лента, опирающаяся на плоский
стальной настил рамы. В рабочем положении транспортёр опирается на стойку, удержи-
ваемую раскосами и нижней частью на винтовые опоры.
Электродвигатель закреплен на плите, имеющей возможность поворота, при
вращении винта, для натяжки ременной передачи.
Электрооборудование транспортера включает в себя тяговый электродвигатель, со-
единенный кабелем с силовым шкафом смесителя. Включение и выключение двигателя
производится с помощью соответствующих кнопок панели управления, расположенной на
смесителе. Подключение производить согласно схеме электрической принципиальной и
электрической подключений.

Техническая характеристика транспортера:
Производительность, м³/час ……………………………..… 60
Скорость ленты, м/сек ……………………………….……… 1,1
Ширина ленты, мм …………………………………………... 500
Мощность двигателя, кВт …………………………………... 3,0
Крутящийся момент на барабане, кг·м …………………… 20
Тянущее усилие на ленте, кг ……………………………..… 240
Частота вращения барабана, об/мин …………………….. 127
Габариты, мм:
длина …………………………………………….…… 5000
ширина ………………………………………………. 750
высота (в транспортном положении) .…………... 785
Масса, кг …………………………………………………..…… 310
